Selos Mecânicos Tipo Pusher

• Configuração externa
• Balanceado
• Independente da direção de rotação
• Independente da direção da pressão

• Selo simples tipo Pusher
• Não Balanceado
• Mola cônica
• Depende da direção de rotação

• Molas estacionárias
• Balanceado
• Independente da direção de rotação
• Independente da direção da pressão

• Selo tipo empurrador simples
• Não Balanceado
• Mola cônica
• Depende da direção de rotação

Selo simples tipo Pusher

Molas múltiplas

Independente da direção de rotação

Montagem externa

Para meios de alta viscosidade

• Selo simples tipo Pusher
• Não Balanceado
• Mola cônica
• Depende da direção de rotação

• Para eixos não escalonados
• Selo simples
• Balanceado
• Independente da direção de rotação
• Mola encapsulada

• Para eixos escalonados
• Selo simples
• Balanceado
• Mola super-senoidal ou molas                     múltiplas
• Independente da direção de rotação
• Dispositivo de bombeamento                       integrado disponível (H7F, H75F)
• Variante com refrigeração do assento       disponível (H75G115)

• Selo simples
• Balanceado
• Independente da direção de rotação
• Molas múltiplas estacionárias

• Selo simples
• Balanceado
• Independente da direção de rotação
• Molas múltiplas estacionárias

• Selo simples
• Balanceado
• Independente da direção de rotação

• Para eixos escalonados
• Selo simples
• Balanceado
• Dependente da direção de rotação
• Transmissão de torque via mola cônica

• Para eixos escalonados
• Selo duplo
• Balanceado
• Molas múltiplas
• Independente da direção de rotação
• Conceito de vedação baseado na linha       H7
• Variante com parafuso de                             bombeamento disponível (H74F-D)

• Selo simples
• Não Balanceado
• Independente da direção de rotação
• Transmissão de torque positiva                   devido ao acionamento por baioneta         entre a cabeça de vedação e o colar           de acionamento
• A ranhura do anel de vedação para             ventilação evita o acúmulo de sólidos         e aumenta a flexibilidade

• Para eixos não escalonados
• Selo simples
• Balanceado
• Independente da direção de rotação
• Mola encapsulada

• Selo simples
• Balanceado
• Independente da direção de rotação
• Molas estacionárias
• Selos duplos em tandem, bem como         arranjos back-to-back (também em             combinação com selo H10)

• Selo simples
• Não Balanceado
• Independente da direção de rotação
• Molas múltiplas

• Para eixos simples
• Selo simples
• Não Balanceado
• Mola cônica
• Depende da direção de rotação

• Para eixos simples
• Selo simples
• Não Balanceado
• Mola cônica
• Depende da direção de rotação

• Selo simples
• Balanceado
• Independente da direção de rotação
• Molas múltiplas estacionárias
• Molas e pinos sem contato com o meio

• Para eixos simples
• Selo simples
• Não Balanceado
• Mola super-senoidal
• Independente da direção de rotação

• Para eixos simples
• Selo duplo
• Não Balanceado
• Molas múltiplas
• Independente da direção de rotação
• Conceito de vedação baseado na linha       M7
• Variante com parafuso de                             bombeamento disponível (M74F-D)

Selo Mecânicos Tipo Cartucho

• Selo simples
• Cartucho
• Balanceado
• Independente da direção de rotação
• Selos simples sem conexões (-SNO),           com flush (-SN) e com têmpera                     combinada com selo de lábio (-QN) ou       anel de aceleração (-TN)
• Variantes adicionais disponíveis para         bombas ANSI (por exemplo -ABPN) e         bombas de parafuso excêntrico                   (-Vario)

• Selo duplo
• Cartucho
• Balanceado
• Independente da direção de rotação
• Dupla pressão balanceada
• Dispositivo de bombeamento                       integrado
• Variantes disponíveis: para bombas           de parafuso excêntricas (-Vario) e               versão lubrificada a gás (-GSDN)

• Cartucho
• Balanceado
• Independente da direção de rotação
• Molas múltiplas estacionárias
• Molas e pino localizados no lado                 atmosférico

• Cartucho
• Balanceado
• Independente da direção de rotação
• Molas múltiplas estacionárias
• Molas e pino localizados no lado                 atmosférico

• Selo duplo
• Mtex-DN: Plano API 52 (53/54)
• Mtex9-DN: Plano API 53/54
• Cartucho
• Balanceado
• Independente da direção de rotação
• Fole de metal
• Molas Estacionárias
• Dispositivo de bombeamento                       independente da direção de rotação

• Selo simples
• Cartucho
• Balanceado
• Independente da direção de rotação
• Fole de metal
• Selo simples com vedação de têmpera       e lábio (-QN) ou anel de aceleração             (-TN)
• Versão disponível com anel de injeção       multiponto (-QNM, -TNM)
• Conexões de alimentação para                   descarga (A) e têmpera (B)

• Selo de cartucho simples
• Fole de elastômero
• Não Balanceado
• Independente da direção de rotação
• Mola rotativa
• Fole e mola livres de torção
• Tamanhos métricos e em polegadas           disponíveis

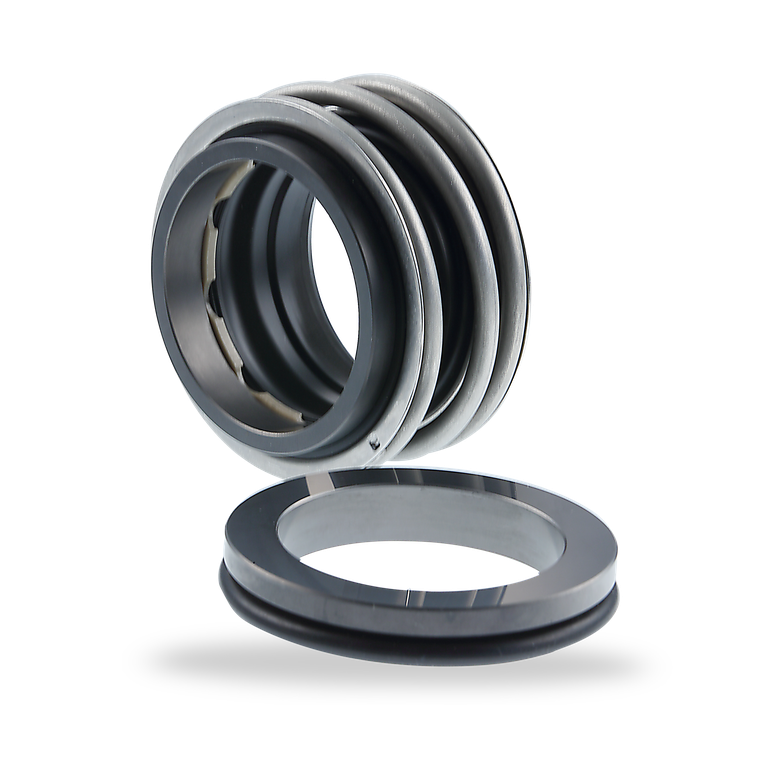

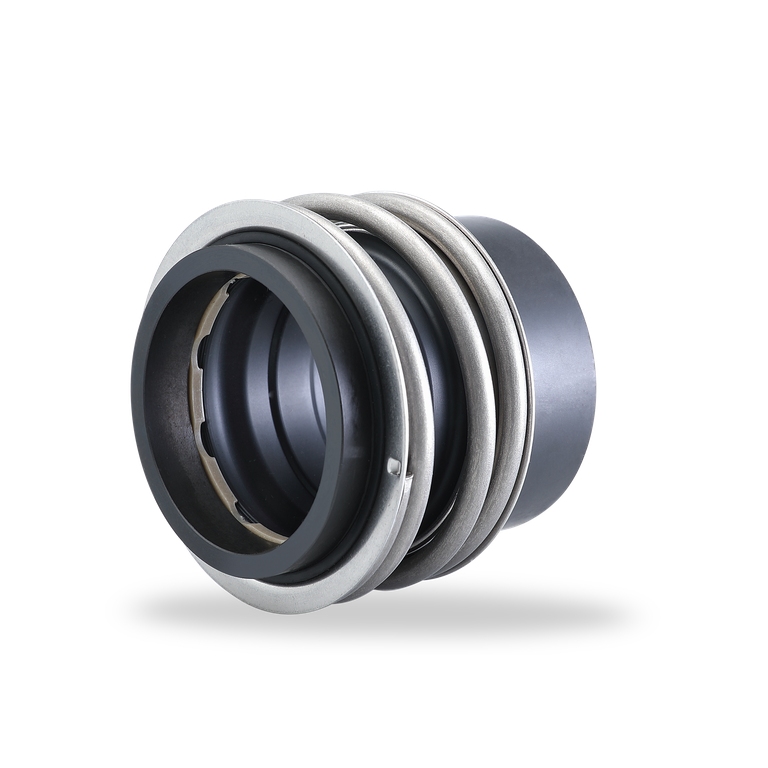

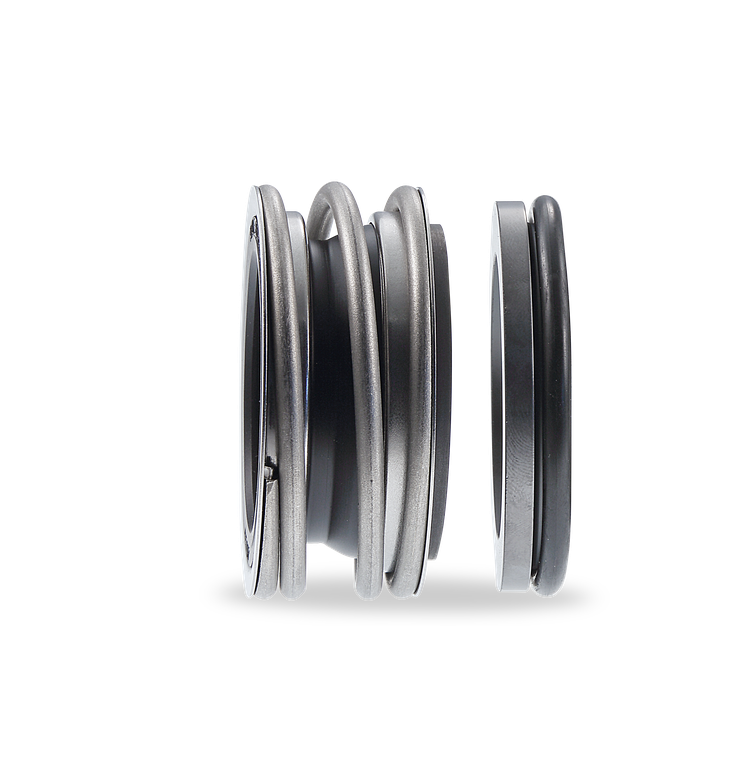

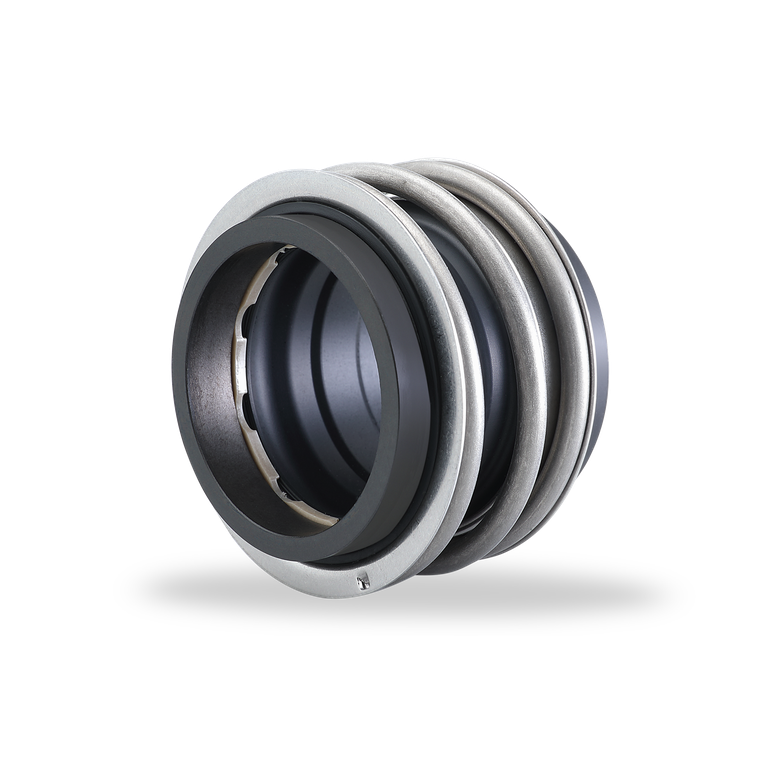

Selos Mecânicos de Fole Elastomérico

• Não Balanceado
• Independente da direção de rotação

• Não Balanceado
• Mola única
• Independente da direção de rotação
• Unidade estacionária com mola

• Selo mecânico de fole de borracha
• Não Balanceado
• Mola única
• Independente da direção de rotação
• Comprimento de instalação axial curto

• Selo mecânico de fole de borracha
• Não Balanceado
• Mola única, protegida do produto
• Independente da direção de rotação

• Selos mecânicos de fole de borracha
• Não Balanceado
• Mola única
• Independente da direção de rotação

• Selos mecânicos de fole de borracha
• Não Balanceado
• Mola única
• Independente da direção de rotação

• Selo único
• Faces de vedação de carbono                       fabricadas internamente
• Três conexões diferentes de impelidor       disponíveis

• Selo único
• A face de vedação inserida                           frouxamente fornece capacidade de           autoajuste
• Peças deslizantes fabricadas                       internamente

• Selo duplo
• Boa resistência química e capacidade         de lidar com sólidos
• Peças deslizantes fabricadas                         internamente

• Selo único
• Unidade estacionária com mola                   permite operação em áreas de cargas       de alto alcance
• Balanceado
• Faces de vedação de carbono                       fabricadas internamente

• Para eixos simples
• Selo simples e duplo
• Fole de elastômero
• Balanceado
• Independente da direção de rotação


• Para eixos simples
• Selo simples e duplo
• Fole de elastômero
• Balanceado
• Independente da direção de rotação
• Sem torção no fole e na mola
• Mola cônica ou cilíndrica
• Tamanhos métricos e em polegadas           disponíveis
• Dimensões especiais de assento                 disponíveis
• Patente dos EUA nº 6.220.601

Selos Mecânicos de Fole Metálico

• Para eixos não escalonados
• Fole rotativo
• Selo simples
• Balanceado
• Independente da direção de rotação
• Fole de rolo

• Para eixos não escalonados
• Selo simples
• Balanceado
• Independente da direção de rotação
• Fole metálico giratório

• Para eixos não escalonados
• Selo simples
• Balanceado
• Independente da direção de rotação
• Fole metálico giratório

• Selo simples
• Balanceado
• Independente da direção de rotação
• Fole metálico estacionário

• Para eixos não escalonados
• Selo simples
• Balanceado
• Independente da direção de rotação
• Fole metálico giratório

Selos Mecânicos Engenheirados

• Selo de gás seco para aplicações de           bombas multifásicas
• Tecnologia de superfície deslizante             DiamondFace
• Ideal para aplicações com etano, CO2       e meios semelhantes com baixas                 margens de vapor
• Anel giratório envolto
• Bidirecional
• Unidade de cartucho pronta para               instalação
• Simples, duplo, tandem e tandem com       labirinto intermediário disponíveis

• Cartucho
• Balanceado
• Independente da direção de rotação
• Molas múltiplas estacionárias
• Manga de proteção de mola
• Variante para operação com têmpera         sem pressão disponível (HRC2000N)
• Selo duplo com e sem parafuso de             bombeamento (HRC3300NF,                         HRC3300N) disponível

• Design do cartucho
• Selo único
• Balanceado
• Dispositivo de bombeamento                       integrado
• Unidade estacionária com mola
• Anel de vedação inserido
• Anel de acoplamento giratório                      (revestido com DiamondFace)

• Selo integrado para bombas Sulzer A
• Selo duplo, balanceado
• Unidade de semi cartucho
• Independente da direção de rotação
• Dupla pressão balanceada
• Circulação interna de fluidos de                   barreira
• Molas estáticas em ambos os lados
• Nenhum anel de vedação dinâmico no       eixo
• Design robusto
• Faces de vedação ajustadas por                   contração
• As faces do selo têm uma grande               folga em relação ao eixo
• Custo de peças de desgaste                         minimizado
• Design otimizado para uso sem fluxo

• Selo simples
• Balanceado
• Independente da direção de rotação
• Várias molas estacionárias
• Assento giratório
• Assento disposto diretamente atrás           do impelidor
• Manga de proteção de mola
• Variante com mola cilíndrica e                     conforme EN 12756 (HRZ1) disponível
• Variante como cartucho com/sem               manga guia para aplicação com/sem         têmpera (HR2, HR3)
• Selo duplo como unidade de cartucho       (HRKS-D) disponível

• Selo integrado para bombas Sulzer A
• Simples + Plano 11 flush
• Unidade de semi cartucho
• Balanceado
• Independente da direção de rotação
• Molas estáticas
• Nenhum anel de vedação dinâmico no       eixo
• Design robusto
• Faces de vedação ajustadas por                   contração
• As faces do selo têm uma grande               folgaem relação ao eixo
• Custo de peças de desgaste                         minimizado

• Design do cartucho
• Selo simples
• Balanceado
• Depende da direção de rotação
• Dispositivo de bombeamento                       integrado
• Unidade estacionária com mola
• Face de vedação inserida
• Assento giratório de carbono

• Selo único em design de cartucho
• Balanceado
• Múltiplas molas
• Unidade estacionária com mola
• Face de vedação ajustada por                       contração
• Anel de conexão robusto

• Design de vedação robusto -                         adequado para aplicações exigentes           de hidrocarbonetos leves
• Selo de cartucho compacto - pode ser       instalado em bombas mais antigas             com câmaras de vedação pequenas
• Selo interno não pressurizado com             um selo de contenção de alta pressão       sem contato no lado externo –                     totalmente classificado para pressão         de tubulação
• Unidade estacionária com mola
• Faces de vedação primárias                         balanceadas - em materiais com alta         condutividade térmica e resistência
• Injeção multiponto - distribuição                 uniforme de calor
• Tecnologia DiamondFace® opcional

• Selo duplo em arranjo face a face
• Design do cartucho
• Balanceado
• Arranjo de molas múltiplas
• Unidade estacionária com mola
• Anéis de vedação termoencolhíveis
• Anéis de conexão robustos

• Design de vedação robusto –                       especialmente para aplicações                     exigentes de petróleo bruto
• Selo de cartucho compacto para                 pequenas câmaras de selagem
• Selo único não pressurizado com                 design de acelerador de alta pressão         de contenção
• Unidade estacionária com mola
• Faces de vedação balanceadas em             materiais com alta condutividade               térmica e resistência
• Face de vedação inserida
• Injeção multiponto do fluido de                   descarga opcional
• As faces de vedação podem ser                   equipadas com almofadas hidráulicas       de aumento de lubrificação e/ou                 tecnologia DiamondFace

Selos Mecânicos Partidos (Split seals)

• Para eixos simples (HGH201)
• Selo simples semi-dividido
• Várias molas girando
• Balanceado
• Independente da direção de rotação
• Não dividido como equipamento                 original (HGH200)
• Cartucho disponível (com base no               HGH210)
• Variante para eixos escalonados                 disponível (HGH211)
• Peças de vedação divididas:
• faces deslizantes e anéis de vedação

• Selo simples totalmente dividido, 2 x 2       segmentos, pré-montado
• Semi-cartucho
• Balanceado
• Molas estacionárias
• Bidirecional
• Pressurização externa
• Conexões de descarga integradas
• Instalação e controle de desgaste

Selos Mecânicos Lubrificados à Gás

• Para eixos escalonados
• Balanceado
• Mola rotativa
• Selo simples ou duplo disponível
• Versão padrão com ranhuras em U,           ranhuras em V opcionais                               (dependendo da direção de rotação)
• Lubrificado a gás
• Não abre em caso de falha de pressão       do buffer, fechando automaticamente       na reversão de pressão

• Selo duplo
• Equilibrado
• Versão padrão com ranhuras em U             (bidirecional)
• Lubrificado a gás

• Balanceado
• Independente da direção de rotação
• Molas múltiplas estacionárias
• Selo de contenção de arranjo 2 API682

• Assento giratório
• Molas estacionárias
• Selo duplo
• Balanceado
• Versão padrão com ranhuras em V,             ranhuras em U opcionais (independente da direção de rotação)
• Lubrificado a gás
